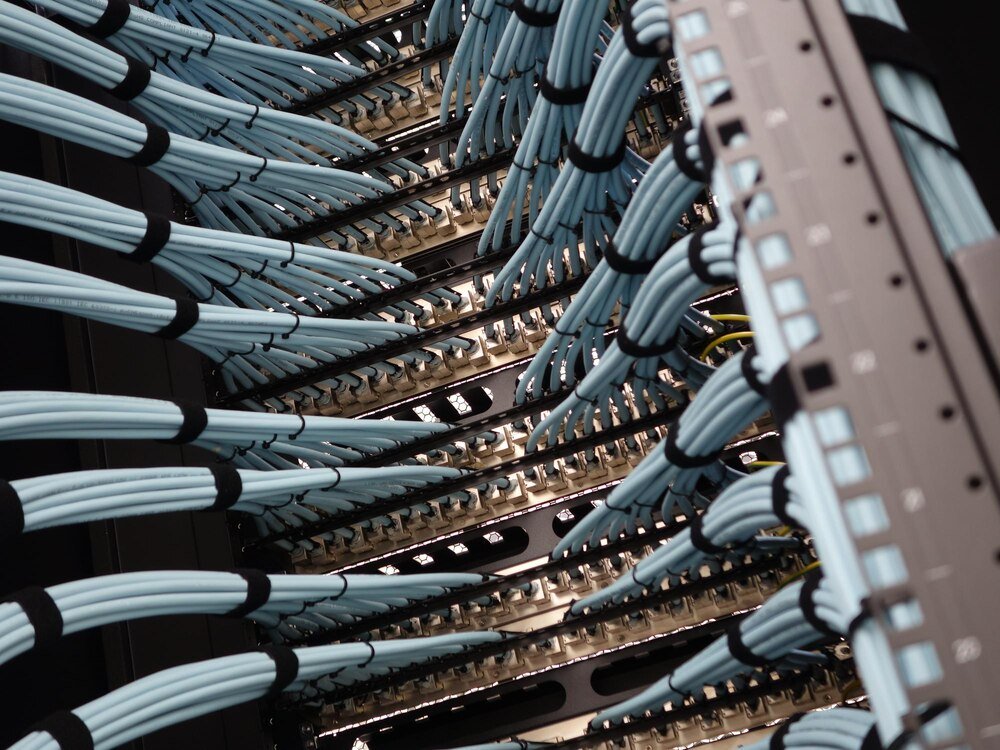

Okablowanie strukturalne a efektywność sieci komputerowych

Okablowanie strukturalne stanowi fundament każdej nowoczesnej sieci komputerowej. Choć często pomijane w dyskusjach o wydajności sieci, to właśnie jakość i organizacja okablowania determinuje niezawodność, szybkość i możliwości rozwoju infrastruktury sieciowej. W dobie rosnących wymagań dotyczących przepustowości i niezawodności, odpowiednio zaprojektowane okablowanie strukturalne staje się kluczowym elementem wpływającym na efektywność całej sieci komputerowej.

Czym jest okablowanie strukturalne i dlaczego jest kluczowe dla wydajności sieci

Okablowanie strukturalne to kompleksowy system okablowania i urządzeń pasywnych służący do budowy infrastruktury teleinformatycznej w budynkach. System ten obejmuje nie tylko przewody, ale również punkty abonenckie, punkty dystrybucyjne, szafy teleinformatyczne oraz elementy połączeniowe. Cechą charakterystyczną okablowania strukturalnego jest jego uporządkowana, hierarchiczna budowa, która zapewnia elastyczność i łatwość zarządzania.

Znaczenie okablowania strukturalnego dla wydajności sieci jest fundamentalne z kilku powodów. Przede wszystkim, odpowiednio zaprojektowane okablowanie minimalizuje zakłócenia i tłumienie sygnału, co bezpośrednio przekłada się na szybkość i niezawodność transmisji danych. Ponadto, strukturalny charakter okablowania ułatwia zarządzanie siecią, diagnozowanie problemów oraz wprowadzanie zmian i rozbudowę infrastruktury bez konieczności przebudowy całego systemu.

Ciekawostka: Według badań, problemy z okablowaniem są przyczyną nawet 70% awarii sieci komputerowych. Inwestycja w wysokiej jakości okablowanie strukturalne może znacząco zmniejszyć liczbę przestojów w działaniu sieci.

Hierarchiczna struktura okablowania i jej wpływ na wydajność

Prawidłowo zaprojektowane okablowanie strukturalne opiera się na hierarchicznej organizacji, która obejmuje kilka kluczowych elementów. Na szczycie hierarchii znajduje się główny punkt dystrybucyjny (MDF – Main Distribution Facility), który stanowi centralne miejsce zarządzania całą siecią. Niżej w hierarchii znajdują się pośrednie punkty dystrybucyjne (IDF – Intermediate Distribution Facility), a na samym dole punkty abonenckie, do których podłączane są urządzenia końcowe użytkowników.

Taka hierarchiczna struktura ma bezpośredni wpływ na wydajność sieci. Umożliwia ona efektywne zarządzanie przepływem danych, minimalizując opóźnienia i maksymalizując przepustowość. Dodatkowo, hierarchiczna organizacja ułatwia izolowanie problemów i ich szybkie rozwiązywanie, co przekłada się na wyższą dostępność sieci. Co więcej, struktura ta wspiera skalowalność – możliwość łatwej rozbudowy sieci bez konieczności całkowitej przebudowy istniejącej infrastruktury, co jest nieocenione w dynamicznie rozwijających się organizacjach.

Okablowanie pionowe i poziome – różnice i znaczenie

W ramach okablowania strukturalnego wyróżniamy okablowanie pionowe (backbone) oraz poziome. Okablowanie pionowe łączy główny punkt dystrybucyjny z pośrednimi punktami dystrybucyjnymi, często pomiędzy różnymi piętrami budynku. Ze względu na większe odległości i wymagania dotyczące przepustowości, w okablowaniu pionowym często stosuje się światłowody, które zapewniają wysoką przepustowość i odporność na zakłócenia elektromagnetyczne.

Okablowanie poziome łączy pośrednie punkty dystrybucyjne z punktami abonenckimi na tym samym piętrze. Tutaj najczęściej wykorzystuje się kable miedziane kategorii 5e, 6 lub 6a, choć w nowszych instalacjach coraz częściej pojawia się również światłowód, szczególnie w środowiskach wymagających bardzo wysokich przepustowości.

Odpowiedni dobór okablowania pionowego i poziomego ma kluczowe znaczenie dla wydajności sieci. Nieodpowiednie okablowanie może prowadzić do wąskich gardeł, ograniczających przepustowość całej sieci, nawet jeśli pozostałe elementy infrastruktury są nowoczesne i wydajne. Dlatego projektując sieć, warto zwrócić szczególną uwagę na dobór odpowiednich typów kabli do konkretnych zastosowań.

Standardy okablowania a przepustowość sieci

Wybór odpowiedniego standardu okablowania ma bezpośredni wpływ na maksymalną przepustowość sieci. Obecnie najpopularniejsze kategorie okablowania miedzianego to:

• Kategoria 5e – wspiera transmisję do 1 Gb/s na odległość do 100 metrów
• Kategoria 6 – wspiera transmisję do 1 Gb/s z lepszymi parametrami niż kat. 5e, a w ograniczonym zakresie także 10 Gb/s
• Kategoria 6a – w pełni wspiera transmisję 10 Gb/s na odległość do 100 metrów
• Kategoria 7 i 7a – wspierają transmisję 10 Gb/s z lepszymi parametrami i potencjałem do obsługi wyższych prędkości w przyszłości

W przypadku światłowodów, kluczowe znaczenie ma rodzaj włókna (jednomodowe lub wielomodowe) oraz klasa okablowania. Światłowody oferują znacznie wyższe przepustowości, sięgające wielu terabitów na sekundę, oraz większe odległości transmisji, co czyni je idealnym rozwiązaniem dla okablowania pionowego oraz w sieciach o wysokich wymaganiach wydajnościowych.

Wybór standardu okablowania powinien uwzględniać nie tylko bieżące potrzeby, ale również przewidywany rozwój sieci w przyszłości. Inwestycja w wyższą kategorię okablowania, choć początkowo droższa, może okazać się bardziej ekonomiczna w dłuższej perspektywie, eliminując konieczność kosztownej wymiany okablowania przy rozbudowie sieci. Warto pamiętać, że koszt samego okablowania stanowi zwykle niewielką część całkowitego kosztu instalacji, a różnica cenowa między niższą a wyższą kategorią kabli jest często niewspółmiernie mała w porównaniu z korzyściami, jakie przynosi wyższa przepustowość.

Jakość wykonania a niezawodność sieci

Nawet najlepszy projekt okablowania strukturalnego nie zagwarantuje wysokiej wydajności sieci, jeśli jego wykonanie będzie niestaranne. Jakość wykonania instalacji ma kluczowe znaczenie dla niezawodności i wydajności sieci komputerowej – często ważniejsze niż sama kategoria użytych kabli.

Kluczowe aspekty wpływające na jakość wykonania to:

• Przestrzeganie maksymalnych długości segmentów okablowania
• Zachowanie odpowiednich promieni gięcia kabli, aby uniknąć uszkodzenia wewnętrznej struktury
• Unikanie prowadzenia kabli teleinformatycznych równolegle do kabli energetycznych, co minimalizuje zakłócenia elektromagnetyczne
• Prawidłowe zakończenie kabli w gniazdach i panelach krosowych, zgodnie z wybranym standardem (T568A lub T568B)
• Odpowiednie oznakowanie wszystkich elementów okablowania dla łatwiejszej identyfikacji
• Wykonanie pomiarów weryfikacyjnych po zakończeniu instalacji, potwierdzających spełnienie wymaganych parametrów

Nieprawidłowe wykonanie instalacji może prowadzić do licznych problemów, takich jak przesłuchy, tłumienie sygnału czy refleksje, które znacząco obniżają rzeczywistą przepustowość sieci. Co więcej, niska jakość wykonania często skutkuje większą liczbą awarii, co przekłada się na wyższe koszty utrzymania i niższą dostępność sieci, a w konsekwencji na spadek produktywności użytkowników.

Warto wiedzieć: Certyfikacja okablowania strukturalnego, czyli wykonanie kompleksowych pomiarów parametrów transmisyjnych, jest najlepszym sposobem na weryfikację jakości wykonania instalacji. Certyfikacja powinna być przeprowadzona przez wykwalifikowanego technika z użyciem profesjonalnego sprzętu pomiarowego.

Zarządzanie okablowaniem a efektywność operacyjna sieci

Odpowiednie zarządzanie okablowaniem strukturalnym ma istotny wpływ nie tylko na wydajność techniczną sieci, ale również na efektywność operacyjną całej infrastruktury IT. Dobrze zarządzane okablowanie ułatwia diagnozowanie problemów, wprowadzanie zmian oraz rozbudowę sieci, co przekłada się na niższe koszty operacyjne i krótszy czas reakcji na potrzeby biznesowe.

Kluczowe praktyki w zakresie zarządzania okablowaniem obejmują:

• Dokładną dokumentację instalacji, zawierającą schematy okablowania, oznaczenia kabli i gniazd oraz wyniki pomiarów
• Konsekwentne oznakowanie wszystkich elementów okablowania, zgodnie z przyjętym systemem
• Uporządkowane prowadzenie kabli w szafach teleinformatycznych, z wykorzystaniem organizerów kabli
• Regularne przeglądy i konserwację okablowania, aby wykryć potencjalne problemy zanim wpłyną na działanie sieci
• Stosowanie systemów zarządzania infrastrukturą IT (DCIM), które umożliwiają śledzenie połączeń i zmian w okablowaniu

Efektywne zarządzanie okablowaniem przekłada się na szybsze rozwiązywanie problemów, mniejszą liczbę błędów podczas wprowadzania zmian oraz niższe koszty utrzymania infrastruktury. W dłuższej perspektywie prowadzi to do wyższej dostępności sieci i lepszego wykorzystania zasobów IT, co jest szczególnie istotne w środowiskach, gdzie ciągłość działania systemów informatycznych ma krytyczne znaczenie dla biznesu.

Wnioski i rekomendacje

Okablowanie strukturalne, choć często niedoceniane, stanowi fundament każdej wydajnej sieci komputerowej. Jego jakość i organizacja bezpośrednio wpływają na przepustowość, niezawodność i możliwości rozwoju całej infrastruktury IT.

Na podstawie przeprowadzonej analizy, można sformułować następujące rekomendacje:

• Inwestuj w wyższej jakości okablowanie – choć początkowo droższe, w dłuższej perspektywie okazuje się bardziej ekonomiczne dzięki wyższej niezawodności i dłuższemu okresowi użytkowania
• Planuj okablowanie z uwzględnieniem przyszłych potrzeb – przewiduj wzrost wymagań dotyczących przepustowości i wybieraj rozwiązania z zapasem na przyszłość
• Zwracaj uwagę na jakość wykonania instalacji – wybieraj doświadczonych wykonawców i wymagaj certyfikacji okablowania, która potwierdzi spełnienie wymaganych parametrów
• Wdrażaj efektywne praktyki zarządzania okablowaniem – dokumentuj, oznaczaj, porządkuj, aby ułatwić późniejsze utrzymanie i rozwój sieci
• Regularnie przeglądaj i konserwuj okablowanie – zapobiegaj problemom zanim się pojawią, co zwiększy niezawodność całej infrastruktury

Odpowiednio zaprojektowane, wykonane i zarządzane okablowanie strukturalne stanowi solidną podstawę dla wydajnej, niezawodnej i skalowalnej sieci komputerowej, która będzie w stanie sprostać zarówno obecnym, jak i przyszłym wymaganiom. W czasach, gdy cyfrowa transformacja staje się kluczowym elementem strategii biznesowych, inwestycja w wysokiej jakości infrastrukturę okablowania jest jednym z najrozsądniejszych kroków, jakie organizacja może podjąć, aby zapewnić sobie technologiczną przewagę konkurencyjną.
